EMTEST工业电子测试超小型抗干扰信号模拟器COMPACT NX7

　发布时间：2020/8/31 14:47:30 浏览次数：1402

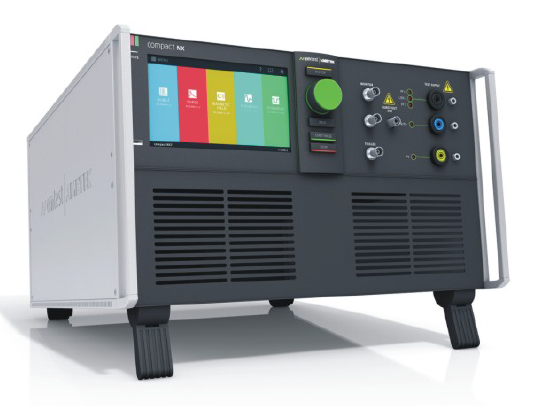

EMTEST工业电子测试超小型抗干扰信号模拟器COMPACT NX7

应用
标准
优点
操作
软件
其他型号
附属设备
附件

技术数据
(PDF-文档 / 6.7 MB)

特点

测试电压最高可达 7.0 kV 的超小型抗干扰信号模拟器
电快速瞬变脉冲群模块 (IEC / EN 61000-4-4)
浪涌模块 (IEC / EN 61000-4-5)
电压跌落模块 (IEC / EN 61000-4-11)
振铃波模块 (IEC / EN 61000-4-12) - 选件
通信浪涌模块 (IEC / EN 61000-4-5) - 选件
工频磁场、脉冲磁场测试附件 - 选件

内置 300 V / 16 A 单相耦合网络
USB 和 GPIB-BUS 接口，用于远程控制
前面板手动操作
峰值电压和峰值电流监测输出端口
失效侦测功能
0 - 10 V 直流信号控制外置自动调压器
可控制外置三相耦合网络

应用

COMPACT NX7- 先进的超小型组合式抗干扰测试设备，完全符合 IEC 61000-4-x 及 ANSI / IEEE C62.41 标准

UCS 500N7 超小型模拟器是一台多功能测试设备，能够满足国际标准(基础标准与通用标准)和产品系列标准对瞬变，脉冲，
浪涌和电压跌落测试的各种要求，测试电压最高可达 7.0 kV。
针对浪涌测试，除了满足 IEC 61000-4-5 的要求之外，它还能满足 ANSI / IEEE C62.41 标准对于浪涌和振铃波的测试要求。
UCS 500N7 还是经济的全兼容抗扰度测试方案，满足欧盟 CE 认证对抗扰度测试的全部要求。内置的耦合 / 去耦网络
适用于单相设备测试，通过自动控制的外置耦合网络(最高可达 100 A)还可进行三相被试设备测试。
EM TEST 为您提供多种测试所需附件，用来满足例如磁场测试等各种应用需求。

标准

ANSI/IEEE C62.41
EN 61000-4-11
EN 61000-4-12
EN 61000-4-29
EN 61000-4-4
EN 61000-4-5
EN 61000-4-8
EN 61000-4-9
EN 61000-6-1
EN 61000-6-2
EN 61543
IEC 60255-22-5
IEC 61000-4-11
IEC 61000-4-12

IEC 61000-4-29
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-8
IEC 61000-4-9
IEC 61008-1
IEC 61009-1
IEC 61326
IEC 61850-3
IEEE 1547
ITU-T K.20
ITU-T K.21
ITU-T K.45
UL 1741

优点

一台测试设备满足您关于抗干扰测试的全部需求，测试电压最高可达 7.0 KV

COMPACT NX7 能够进行全兼容抗干扰测试，其能够达到的
测试等级远远超过一般测试要求。浪涌测试电压可达
7.0 kV，满足 IEC 61000-4-5 和 ANSI / IEEE C62.41
标准要求。通过选配内置振铃波模块(选件)，
COMPACT NX7 还可以进行符合 ANSI / IEEE C62.41 和
IEC 61000-4-12 标准的电源线振铃波测试。
UCS 500N7 可直接在前面板手动操作，或通过内置 USB
或 GPIB 接口实现远程控制。失效侦测功能使得用户可以
基于被试设备状态来控制正在进行的测试序列。监测输出
端口(BNC)帮助用户方便地测量和校验信号。
此外，COMPACT NX7还具备例如自锁和指示灯这样的安全
保障功能。
预编程的标准测试程序使用非常方便。通过 COMPACT NX7
的快速启动测试程序，用户可以在测试过程中在线调整测
试参数，从而对单个被试设备的敏感度阈值作出评估，这
一特点适合于产品研发测试。

操作

易于操作

通过前面板菜单和功能键，用户可以快速、准确地编辑测试程序。控制光标用于对已编定测试程序的所有测试参数进行快速控制，使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。

软件

控制及报告生成软件 iec.control

iec.control 是非常人性化的控制软件，它使用方便、用户界面结构清晰、灵活性强，各项操作功能以及 EM TEST 标准库使用户可以轻松完成自定义测试程序。它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。其强大的报告功能可以帮助用户生成满足国际要求的测试报告。
iec.control 支持 Windows 2000、Windows XP、Windows Vista 和 Windows 7 操作系统。远程控制通过 USB 或 GPIB 接口来完成。iec.control 支持 NI 公司的多种 GPIB 卡。

其他型号

UCS 500N 系列 - 测试电压最高可达 7 kV 的超小型抗干扰信号模拟器

UCS 500N 系列超小型抗干扰信号模拟器用于电快速瞬变 / 脉冲群、浪涌和电压跌落测试，包含两种测试等级的模拟器，最高测试电压分别可达 5.5 kV 和 7 kV。

附属设备

COUPLING NX7 - 用于脉冲群和浪涌测试的三相耦合 / 去耦网络

EM TEST 提供一系列针对脉冲群和浪涌测试的全自动三
相耦合 / 去耦网络，以拓展针对三相被试设备的测试能
力。网络的标称电流最大可达 100 A。

VARIC NX1-260 - 用于电压变化测试的自动调压器

MV 2616 自动调压器作为抽头变压器的替代测试方案，
能够按照 IEC 61000-4-11 标准的要求，进行电压暂
降，短时中断和电压变化测试。此外，还可用于进行自
动磁场测试。

DCD 7 - 用于浪涌测试的信号 / 数据线耦合 / 去耦网络

耦合 / 去耦网络能够将浪涌脉冲耦合到
I / O 线，信号 / 数据线和通信线上，满足 IEC 61000-4-5
标准要求。

附件

V 4780 - 抽头变压器，用于电压暂降和短时中断测试

V 4780 抽头变压器可以按照 IEC 61000-4-11 Ed.2:2004
标准的要求为电压暂降和短时中断测试提供所需电压。

V 4780S2 - 抽头变压器，用于电压暂降和短时中断测试

V 4780S2 抽头自动变压器可以按照 IEC 61000-4-11
Ed.2:2004 标准的要求为电压暂降和短时中断测试提供所
需电压。与手动操作的 V 4780 相比，V 4780S2 可以根
据所选的电压等级自动切换抽头。

MFC 1000.1 - 磁场线圈，用于工频磁场和脉冲磁场测试

MS 100N 是一个 1 m * 1 m 的磁场线圈，符合 IEC / EN
61000-4-8 和 IEC / EN 61000-4-9 标准的要求。该线圈可
以轻松移动，能够调节高度，并可进行 360 度旋转。
当需要产生低等级的工频磁场强度时，可配合使用电流互
感器 MC 2630。针对 100 A / m 以上的高等级场强测试，
则需要配合使用 MC 26100 电流互感器。

HFK - 电容耦合钳

HFK 电容耦合钳完全满足 IEC 61000-4-4 标准要求。

ITP - 抗扰度测试探头组件

ITP 是产品研发诊断测试工具。它包含多种近场探头，能够定位某一系统中或印刷电路板上的薄弱点。脉冲群模拟器则用于产生干扰信号。

CA EFT kit - 电快速瞬变 / 脉冲群校验组件

按照 IEC 61000-4-4 Ed.2 标准的要求，脉冲群发生器的特
性需由 50 ohm 和 1,000 ohm 两种不同的负载进行验证。
EM TEST 为用户提供包含这两种负载电阻和一个适配器在
内的校准组件，用来对被试设备输出端口进行校验。
