EMTEST工业电子测试超小型抗干扰信号模拟器COMPACT NX5

　发布时间：2020/8/31 14:44:03 浏览次数：1333

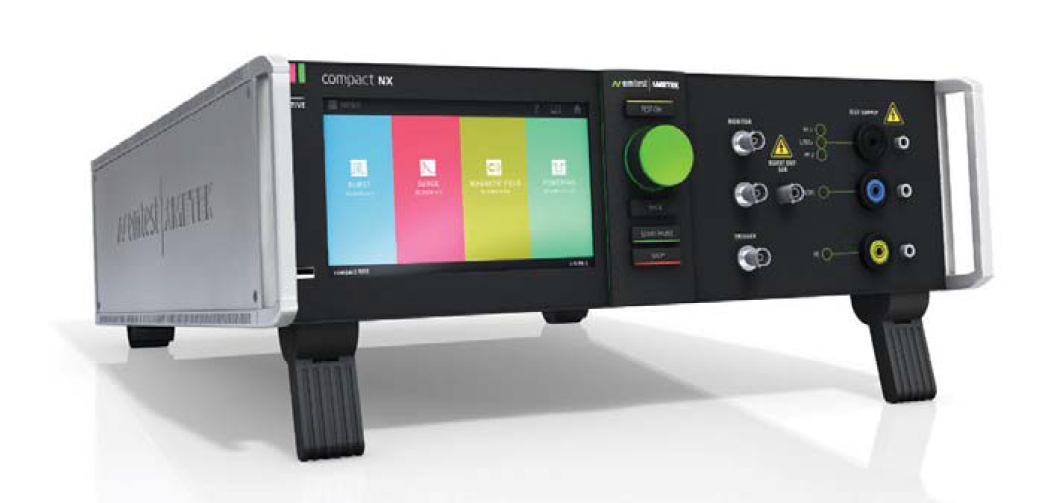

EMTEST工业电子测试超小型抗干扰信号模拟器COMPACT NX5

应用
标准
优点
操作
软件
其他型号
附属设备
附件

技术数据
(PDF-文档 / 6.6 MB)

特点

电快速瞬变 / 脉冲群模块(IEC / EN 61000-4-4)，测试电压可达 5.5 kV
浪涌模块(IEC / EN 61000-4-5)，测试电压可达 5 kV
电压跌落模块(IEC / EN 61000-4-11)
工频磁场、脉冲磁场测试附件 - 选件
内置单相耦合 / 去耦网络，最高可达 400 V / 16 A
前面板菜单操作

USB 和 GPIB-Bus 接口，用于远程控制
峰值电压和峰值电流监测输出端口
失效侦测功能
0 - 10 V 直流信号控制外置自动调压器
可控制外置三相耦合网络

应用

COMPACT NX5 - 超小型电快速瞬变 / 脉冲群、浪涌和电压跌落测试设备

COMPACT NX5超小型模拟器是一台多功能测试设备，能够满足国际标准(基础标准与通用标准)和产品系列标准对瞬变，脉冲，
浪涌和电压跌落测试的各种要求。COMPACT NX5还是针对产品开发测试和全兼容抗扰度测试经济的解决方案，不但满足
欧盟 CE 认证对单相被试设备的抗扰度测试要求，通过自动控制的外置耦合网络(最高可达 200 A)还可进行三相被试设备测
试。
EM TEST 为您提供多种测试所需附件，用来满足例如磁场测试等各种应用需求。

标准

EN 300329
EN 300340
EN 300342-1
EN 300386 V1.3.2
EN 301489-1
EN 301489-17
EN 301489-24
EN 301489-7
EN 50121
EN 55024
EN 61000-4-11
EN 61000-4-29
EN 61000-4-4
EN 61000-4-5
EN 61000-4-8
EN 61000-4-9

EN 61000-6-1
EN 61000-6-2
FCC 97-270 (part 68)
IEC 60255-22-5
IEC 61000-4-11
IEC 61000-4-29
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-8
IEC 61000-4-9
IEC 61326
IEC 61850-3
ITU-T K.20
ITU-T K.21
ITU-T K.41
ITU-T K.45

优点

多合一 - 一台测试设备满足您关于抗干扰测试的全部需求

UCS 500N5 能够进行全兼容抗干扰测试。主机和被试设备分别独立供电，以使其更加灵活地应用于不同电压供电的被试设备的测试。
UCS 500N5 可直接在前面板手动操作，或通过内置 USB 或 GPIB 接口实现远程控制。失效侦测功能使得用户可以基于被试设备状态来控制正在进行的测试序列。监测输出端口 (BNC)帮助用户方便地测量和校验信号。此外，UCS 500N5 还具备例如自锁和指示灯这样的安全保障功能。
预编程的标准测试程序使用非常方便。通过 UCS 500N5 的快速启动测试程序，用户可以在测试过程中在线调整测试参数，从而对单个被试设备的敏感度阈值作出评估。

操作

易于操作

通过前面板菜单和功能键，用户可以快速、准确地编辑测试程序。控制光标用于对已编定测试程序的所有测试参数进行快速控制，使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。

软件

控制及报告生成软件 iec.control

iec.control 是非常人性化的控制软件，它使用方便、用户界面结构清晰、灵活性强，各项操作功能以及 EM TEST 标准库使用户可以轻松完成自定义测试程序。它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。其强大的报告功能可以帮助用户生成满足国际要求的测试报告。
iec.control 支持 Windows 2000、Windows XP、Windows Vista 和 Windows 7 操作系统。远程控制通过 USB 或 GPIB 接口来完成。iec.control 支持 NI 公司的多种 GPIB 卡。

其他型号

附设备

COUPLING NX5 用于脉冲群和浪涌测试的三相耦合 / 去耦网络

EM TEST 提供一系列针对脉冲群和浪涌测试的全自动三
相耦合 / 去耦网络，以拓展针对三相被试设备的测试能
力。网络的标称电流最大可达 100 A。

VARIC NX1-260 用于电压变化测试的自动调压器

自动调压器作为抽头变压器的替代测试方案，
能够按照 IEC 61000-4-11 标准的要求，进行电压暂
降，短时中断和电压变化测试。此外，还可用于进行自
动磁场测试。

DCD 5 - 用于浪涌测试的信号 / 数据线耦合 / 去耦网络

CNV 504N / 508N 耦合 / 去耦网络能够将浪涌脉冲耦合到
I / O 线，信号 / 数据线和通信线上，满足 IEC 61000-4-5
标准要求。

附件

V 4780 - 抽头变压器，用于电压暂降和短时中断测试

V 4780 抽头变压器可以按照 IEC 61000-4-11 Ed.2:2004
标准的要求为电压暂降和短时中断测试提供所需电压。

V 4780S2 - 抽头变压器，用于电压暂降和短时中断测试

V 4780S2 抽头自动变压器可以按照 IEC 61000-4-11
Ed.2:2004 标准的要求为电压暂降和短时中断测试提供所
需电压。与手动操作的 V 4780 相比，V 4780S2 可以根
据所选的电压等级自动切换抽头。

MFC 1000.1 - 磁场线圈，用于工频磁场和脉冲磁场测试

MFC 1000.1 是一个 1 m * 1 m 的磁场线圈，符合 IEC / EN
61000-4-8 和 IEC / EN 61000-4-9 标准的要求。该线圈可
以轻松移动，能够调节高度，并可进行 360 度旋转。
当需要产生低等级的工频磁场强度时，可配合使用电流互
感器 MC 2630。针对 100 A / m 以上的高等级场强测试，
则需要配合使用相应的电流互感器。

HFK - 电容耦合钳

HFK 电容耦合钳完全满足 IEC 61000-4-4 标准要求。

ITP - 抗扰度测试探头组件

ITP 是产品研发诊断测试工具。它包含多种近场探头，能够定位某一系统中或印刷电路板上的薄弱点。脉冲群模拟器则用于产生干扰信号。

CA EFT kit - 电快速瞬变 / 脉冲群校验组件

按照 IEC 61000-4-4 Ed.2 标准的要求，脉冲群发生器的特
性需由 50 ohm 和 1,000 ohm 两种不同的负载进行验证。
EM TEST 为用户提供包含这两种负载电阻和一个适配器在
内的校准组件，用来对被试设备输出端口进行校验。
