EMTEST车载供电系统任意波形模拟记录仪AutoWave

　发布时间：2020/4/2 15:41:22 浏览次数：1876

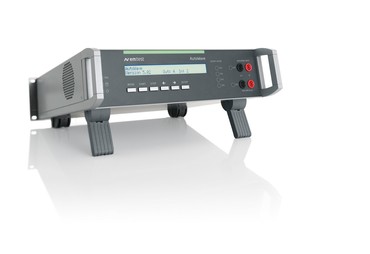

EMTEST车载供电系统任意波形模拟记录仪AutoWave

应用
标准
优点
软件

技术数据
(PDF-文档 / 6.3 MB)

特点

双核处理器技术，采样率 500 kS / s
4 通道任意波形发生器
2 通道瞬变波形记录仪
同步记录和产生波形
标准测试程序信息库

伪随机功能
内置 60 GB 硬盘
支持多种接口
测试软件支持 Windows Vista 和 Windows 7 操作系统
应用

AutoWave - 汽车测试领域电瓶供电模拟的新篇章

电瓶供电模拟越来越成为目前汽车领域测试的重要内容，需要测试的波形也日趋复杂。尽管标准化的单一现象模拟仍然在进
行，但真实环境下的整车或零部件测试则更受重视。普通的任意波形发生器无法满足这些要求，特别是当一次测试中需要多
种测试参数的迭代时。
AutoWave 是一台结合了 4 通道任意波形发生器和 2 通道瞬变波形记录仪的便携式测试设备。是产生和记录任意汽车波形的产品。

标准

Audi (Reference vehicles)
BMW - (Airbag ECU)
BMW 600 13.0 (Part 1)
BMW GS 95003-2
BMW GS 95024-2-1 (2010-01)
Case New Holland ENS0310
Chrysler CS-11809 (2009)
Chrysler CS-11979
Chrysler PF-9326
Cummins 14269 (982022-026)
DaimlerChrysler DC-10615
DaimlerChrysler PF-10541
DO 160 Section 16
FAW Diesel ECU MY06.0 (Rev.7)
Fiat 9.90110
Ford EMC-CS-2009.1
Ford ES-XW7T-1A278-AB
Ford ES-XW7T-1A278-AC
Ford WDR 00.00EA
GMW 3172
Hyundai/Kia ES 95400-10, Rev. D
Hyundai/Kia ES 96100-02 (2006)
Hyundai ES 39110-00
Iveco 16-2103 Rev.15 (2010)
Jaguar CI 265
EMC-CS-2010JLR V1.1 (2011-01)
Kia/Hyundai ES 95400-10
Mack Trucks 606GS15
Mazda MES PW 67600
MBN 10615

MBN 22100-2
MBN LV 124-1
Mitsubishi ES-X82010
Nissan 28400 NDS 02
Nissan 28400 NDS 03
OEM - LV124 (2009)
Porsche
PSA B21 7110 Rev.C, Ad. 2010-05
Renault 36.00.400/B
Renault 36.00.400/C
Renault 36.00.808/--G
Renault 36.00.808/--H
Renault 36.00.808/--J
Renault 36.00.808/--K
SAE J1113-2
SAE J2628 (2007)
Tata TST/TS/WI/257
Toyota TSC3500G
Toyota TSC3590G
Toyota TSC6203G
Toyota TSC7021G
Toyota TSC7203G
Toyota TSC7306G
Toyota TSC7544G
Volvo EMC Requirements (1998)
Volvo EMC Requirements (2002)
Volvo STD 515-0003
VW 80000
VW 80101 (2009)
VW TL 801 01

优点

AutoWave - 模拟各种复杂波形

AutoWave 基于双核处理器技术，集成了高性能 PC，数
字信号处理器 (DSP) 和硬盘，能够实时产生和记录波形。
即便是标准中最为复杂的波形，如一个完整测试循环中的波形
参数迭代，或是伪随机选择的波形参数，均可由
AutoWave 编辑完成。用 AutoWave 编辑波形，既可以通
过编辑波形片断来实现，也可以通过编辑测试点(通常将
产生成兆数据)来实现，并能轻松记录可达 1 GByte 的波
形文件。输入通道支持的峰值电压可达 +/- 100 V，分辨
率为 16 位。测量时间可长达数小时甚至数天。
AutoWave 支持多种通用的接口类型，如GPIB，以太网接
口和 USB 接口（用于连接记忆棒）。
AutoWave 可以与 EM TEST VDS 200Nx 以及 EM TEST RDS
200N 组合使用，或者与任何直流输入信号为 5 / 10 V 的
可编程直流源组合使用。

软件

autowave.control - 波形的编辑、文本化和波形管理

autowave.control 是轻松操控 AutoWave 的便捷工具。
通过autowave.control，用户可以用波形片段或测试点编
辑各种波形并下载到 AutoWave。根据不同需求，用户可
以用高级图片工具调整波形。
与市场上其他任意波形测试方案相比，autowave.control
的波形编辑功能非常强大，编辑复杂的波形，与在单
一波形中编辑迭代参数一样简单。autowave.control 具有
产生随机序列的功能，能够按照最新版 Jaguar / Land
Rover CI 265 标准要求，产生由伪随机选择的且可重复
的参数构成的波形。
autowave.control 为用户提供多种多样预置的波形片断和
大量的符合汽车厂家标准的标准测试程序。
此外，autowave.control 既支持 WaveRecorder 记录的
波形，也支持其他方式记录的波形(例如从示波器截取)。
所有类型的波形均可下载到 AutoWave。
autowave.control 还拥有强大的报告功能，能够产生测
试或测量报告，支持 Windows 2000，Windows XP，
Windows Vista 和 Windows 7 操作系统。
